Les Transmetteurs

Normalisation des signaux
- Transmetteur connecté sur différents équipements à standardisation
- 2 catégories
   - Tension (0 – 5 V, 0 – 10 V, 1 – 5 V les plus fréquents)
   - Courant ( 0 – 20 mA, 4 – 20 mA les plus fréquents)
- Association échelle entrée (grandeur physique) à échelle électrique

- Exemple – Mesure de niveau
    - Variation linéaire du signal de sortie avec signal d’entrée

Technologies de branchement
- Signal en tension
   - Branchement en parallèle
   - Bornier séparé pour alimentation

Avantage
- Ajout ou retrait d’équipements sans interrompre le signal
Inconvénients
- Parasitage facile (moteurs, pompes, .. )
- Résistance fils non négligeable pour longue distance
Règle générale ---> câblage séparé signal et alimentation (goulottes distinctes)

- Signal en courant (2 fils)
- Alimentation extérieure dans la boucle

- Signal en courant (4 fils)
- Alimentation en dehors de la boucle

Signal en courant
Avantages
- Courant identique dans toute la boucle
- Pas d’atténuation due à la longueur de la boucle
- Peu sensible aux parasites électriques
Inconvénients
- Ajout/retrait équipement à ouverture boucle
- Insertion shunt à permet mesure tension, donc de courant

Décalage du signal
- Gamme 0-10 V ou 0-20 mA ---> 0 = ?
  - Information correcte ou
  - Problème électrique (panne alimentation, coupure fil)
- Inconvénient supprimé dans gamme décalée (1-5 V, 4-20 mA)

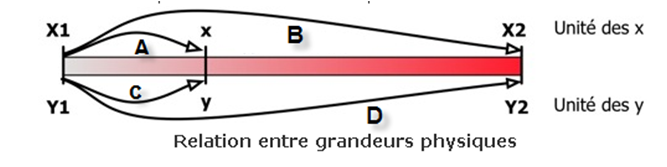

- Appliquer la règle des proportions

- Exemple:

Les limites d’utilisation
- Les limites d’utilisation définissent les limites extrêmes (inférieure et supérieure) de la grandeur physique que l’on peut reproduire sans détériorer ou modifier les caractéristiques métrologiques du capteur.
- C’est une caractéristique nominale fournie par le fabricant du capteur.
- La gamme de mesure de la chaîne de mesure ne doit jamais excéder les limites d’utilisation du capteur

L'étendue de mesure
- En anglais « span », l'étendue de mesure est la différence algébrique entre les valeurs extrêmes (minimale et maximale) pouvant être mesuré par la chaîne de mesure.
- L'étendue de mesure doit être obtenue à l'intérieur des limites d'utilisation du capteur. Pour les appareils à gamme de mesure réglable, la valeur maximale de l'étendue de mesure est appelée pleine échelle.

La source: formation continue du groupe OCP
