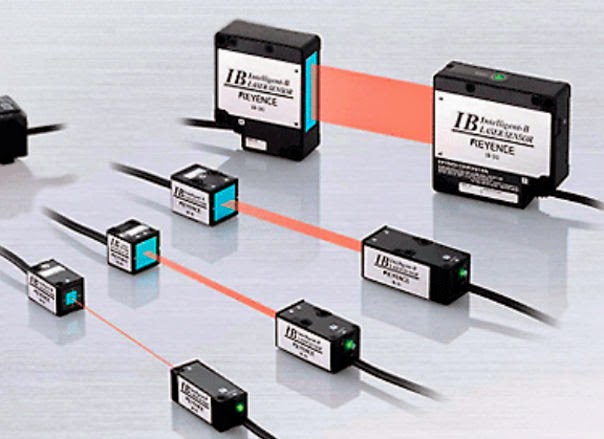

Un détecteur photoélectrique réalise la détection d'une cible, qui peut être un objet ou une personne, au moyen d'un faisceau lumineux.
Les détecteurs photoélectriques se composent essentiellement d'un émetteur de lumière associé à un récepteur photosensible.

La détection est effective quand l'objet pénètre dans le faisceau lumineux et modifie suffisamment la quantité de lumière reçue par le récepteur pour provoquer un changement d'état de la sortie.

Elle est réalisée selon deux procédés :
- blocage du faisceau par la cible
- renvoi du faisceau sur le récepteur par la cible

Avantages
- pas de contact physique avec l'objet détecté
- détection d'objets de toutes formes et de matériaux de toutes natures
- détection à très grande distance
- sortie statique pour la rapidité de réponse ou sortie à relais pour la commutation de charges jusqu'à 2 A
- généralement en lumière infrarouge invisible, indépendante des conditions d'environnement

Détections
tout objet
dépend de l'opacité et de la réflection de l'objet

Technologie
3 fils

symbole

barrage

reflex

Utilisations
- détection d'objets et de produits dans la manutention et le convoyage
- détection de pièces dans les secteurs de la robotique
- détection de personnes, de véhicules ou d'animaux dans les secteurs des ascenseurs et du bâtiment en général

Pour réaliser la détection d'objets dans les différentes applications, 3 systèmes de base sont proposés:

Système barrage
- 2 boitiers
- portée : 30m
- pas les objets transparents

principe de fonctionnement:

- Un détecteur de type BARRAGE est composer d'un émetteur de lumière associe a un récepteur photosensible.

- Dans le cas système barrage, les deux composants sont indépendants et places l'un en face de l'autre.

Système réflex
- 1 boitier
- portée : 15m
- pas les objets transparents et réfléchissants

principe de fonctionnement:

- Un détecteur photoélectrique de type REFLEX est composer d'un émetteur de lumière associe a un récepteur photosensible.

- Dans le cas système REFLEX, les deux composants sont places dans la même boitier et c'est un réflecteur qui renvoie le faisceau lumière vers récepteur.

- La présence d'un objet dans le champ du capteur interrompt le faisceau lumière et le récepteur délivre alors un signal.

SYSTEME REFLEX

SYSTEME REFLEX POLARISE

Système proximité

- 1 boitier
- portée : dépend de la couleur de l'objet (clair mieux détecté)
- pas les objets transparents

principe de fonctionnement:

- Un détecteur photoélectrique de type PROXIMITE est composé d'un émetteur de lumière associé a un récepteur photosensible.

- Dans le cas système PROXIMITE, les deux composants sont places dans la même boitier et c'est l'objet à détecter qui renvoie le faisceau lumière vers le récepteur.

- La présence d'un objet suffisamment réfléchissant dans le champ du capteur réfléchit le faisceau lumineux et le récepteur délivre alors un signal.
